多维科技AGV磁导航传感器

发布日期:2021年02月09日    浏览次数:6366


多维科技针对自动导引车(Automated Guided Vehicle,简称AGV)在各种复杂环境中的不同的导航、定位需求,提供磁带式、电磁式、磁钉式AGV磁导航传感器,并以各项优异的性能满足客户多样化需求。


多维科技快速、高效的技术支持,保障客户便捷地使用AGV磁导航传感器完成产品设计、定型及投产。


AGV磁带式导航传感器

— 典型应用 —


牵引式AGV 、承载式AGV

叉车式AGV、重载式AGV



AGV磁式导航传感器

— 典型应用 —



畜牧业智能装备/机器人

农业智能装备/机器人

高端高尔夫球场


AGV磁钉式导航传感器

— 典型应用 —

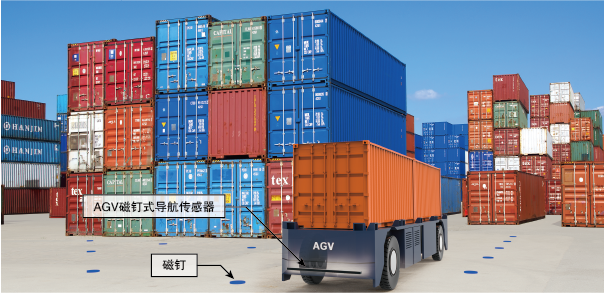

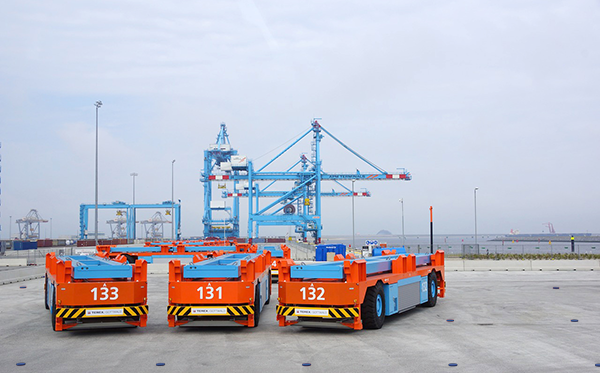

智慧港口重载式AGV

智慧光伏、风电重载式AGV

智慧轨道交通

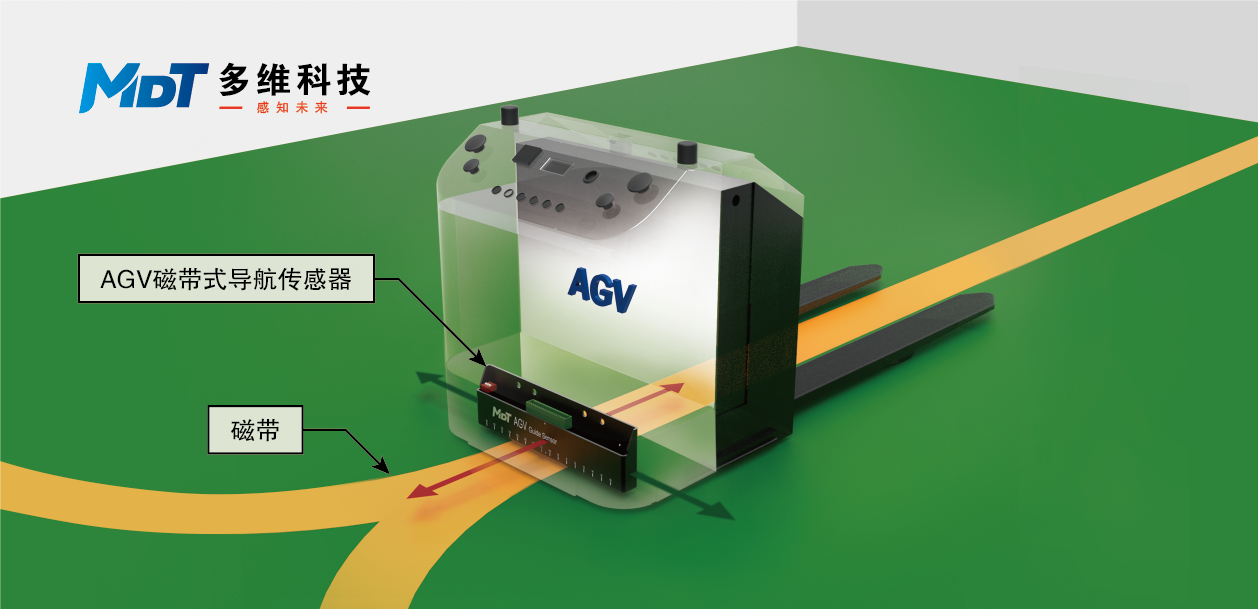

1. AGV磁带式导航传感器



产品特性

1.定位精度高;

2.安装间距大;

3.支持三种不同磁场的工作模式。

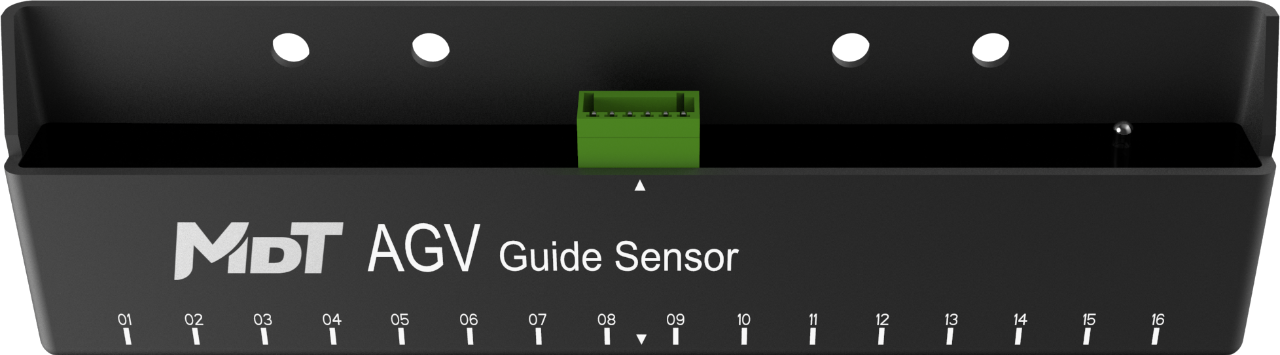

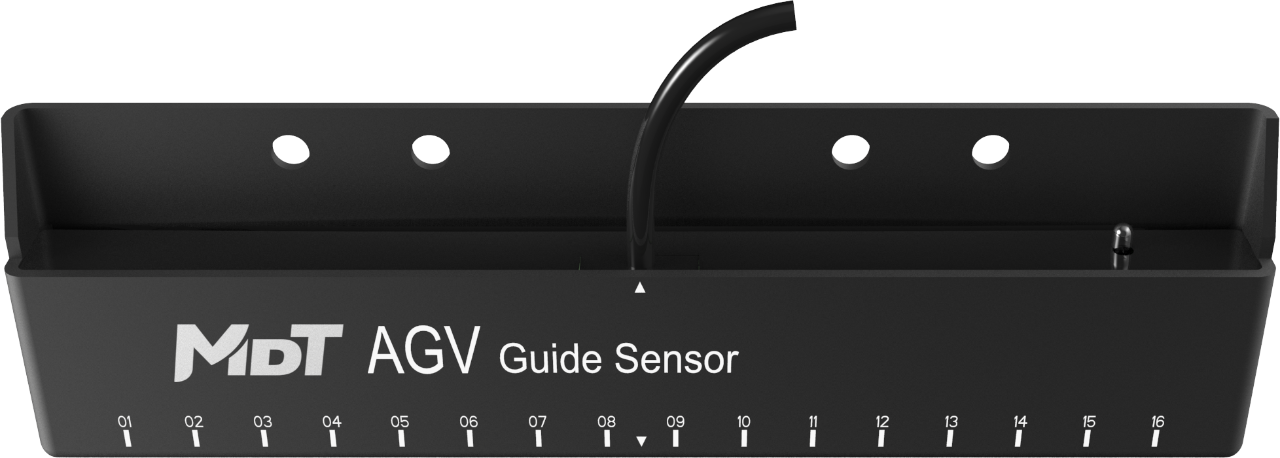

1系列导航传感器


2系列导航传感器(接插件接口)


2系列导航传感器(线缆接口)


基本参数

1.可识别磁带数:3  ;

2.检测范围:0~150mm

3.安装高度范围:15~50mm

4.适合磁带宽度:30mm,50mm

5.LED状态指示:红色,绿色;

6.工作模式:N极工作,S极工作,N/S极;

7.供电:DC 10~30V

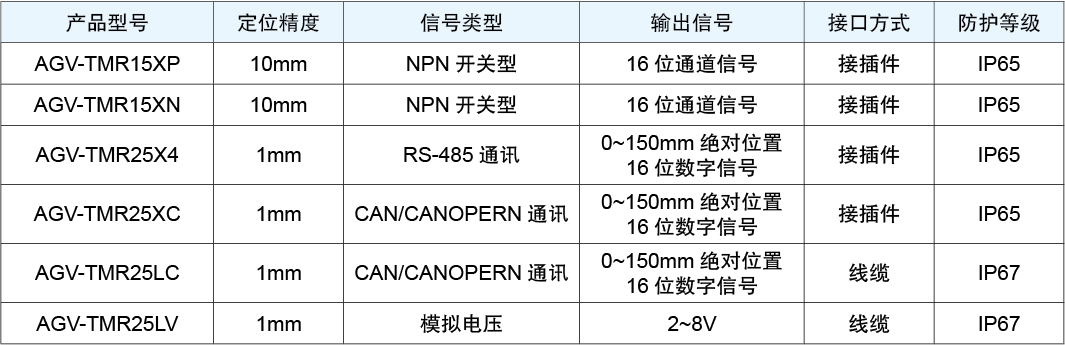

型号参数



2. AGV电磁式导航传感器

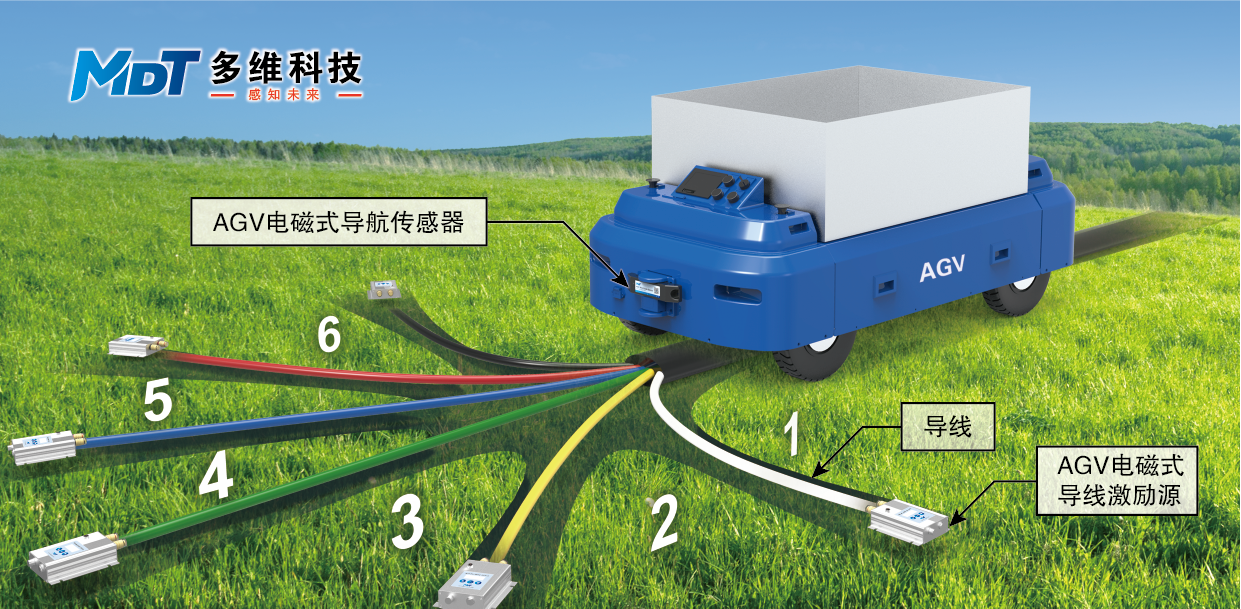

AGV电磁式导航传感器 + 导线激励源



产品特性

1.提供多种导航信息:相对位置偏移量、航偏角、信号幅值;

2.检测范围大;

3.检测高度高;

4.适应复杂的户外工作环境。



AGV电磁式导航传感器

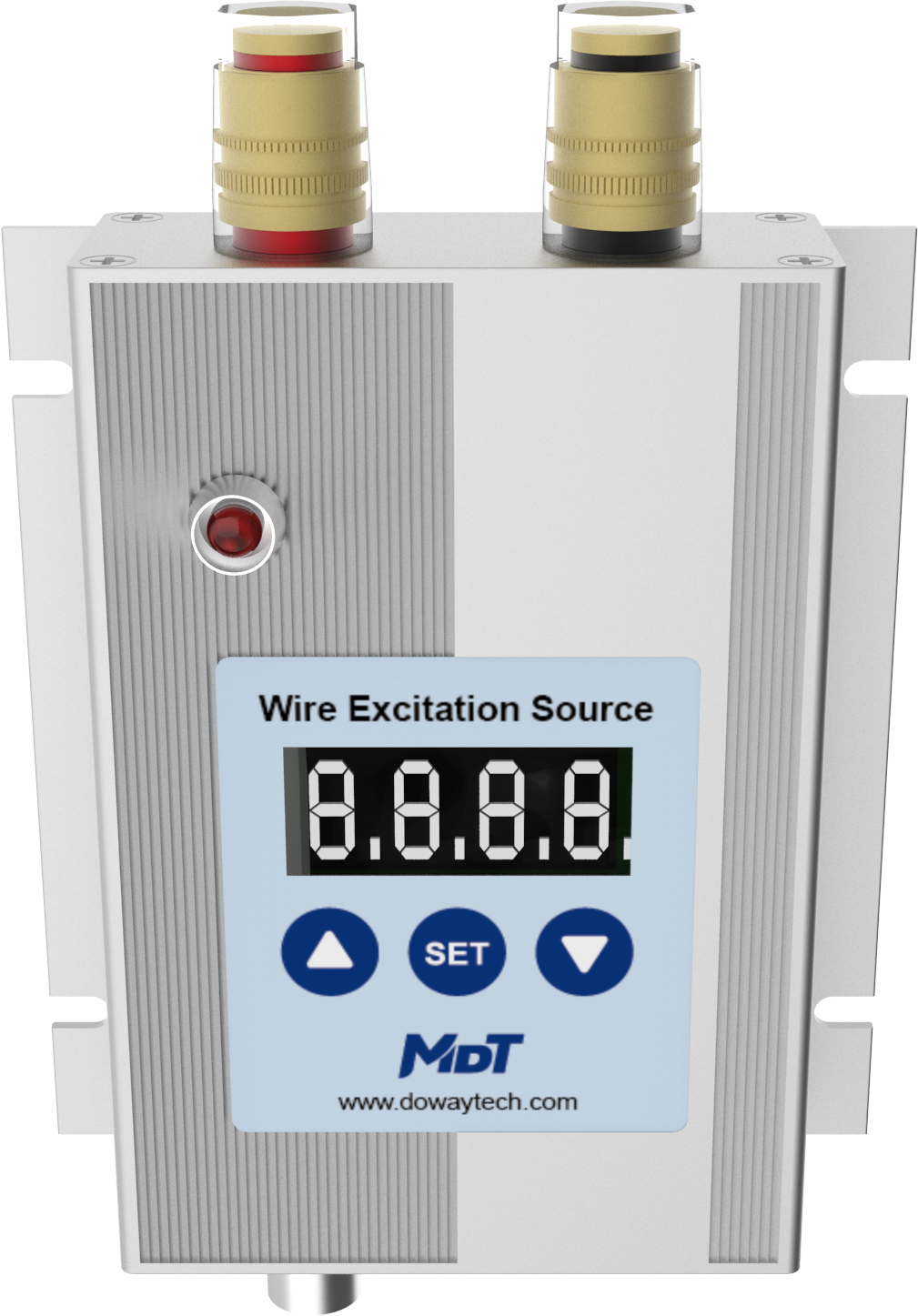

AGV电磁式导线激励源



基本参数

1.可识别导线频段数目:4频段,6频段;

2.安装高度范围:150~300mm

3.横向检测范围:-500mm~+500mm

4.相对位置偏移量精度:±1mm

5.航偏角范围:-90°~ +90°

6.有效信号幅值:>10(自定义比例)

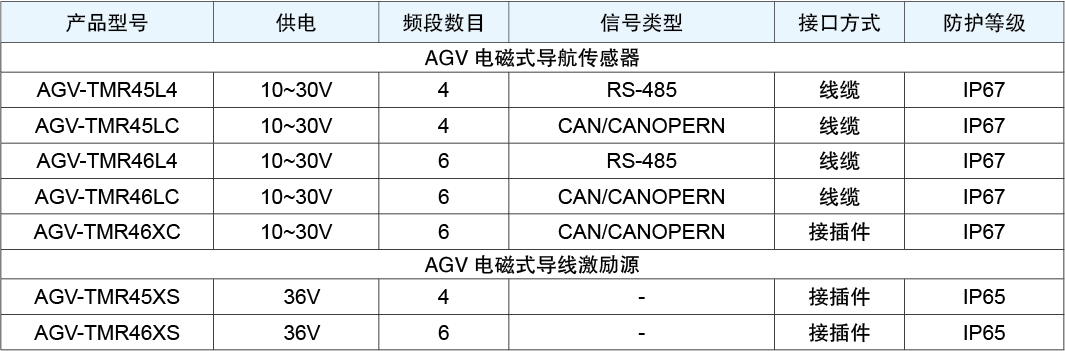

型号参数




3. AGV磁钉式导航传感器image

产品特性

1.定位精度高;

2.安装间距大;

3.支持三种不同磁场的工作模式;

4.输出绝对位置信息。



3系列导航传感器(常规型)



3系列导航传感器(加强型)

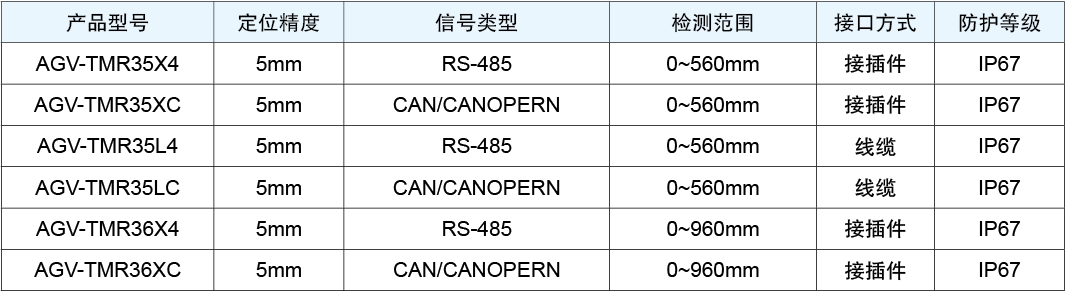

基本参数

1.磁钉:按需定制;

2.安装高度范围:60~250mm

3.工作模式:N极工作,S极工作,N/S

4.供电:DC 10~30V
