液位传感器 - 工业控制 - 应用
工业控制

液位传感器

发布日期:2015年01月29日    浏览次数:4130

 主要产品:TMR1302,TMR1306开关传感器

 性能优势:(1)极低的功耗;(2)漏极开路输出,内部自带固态开关,无触点,无噪音,高可靠性;(3)优秀的开关点一致性;(4)优异的温度特性;(5)体积小


多维科技 液位传感器演示模块

多维科技的TMR液位传感器参考设计

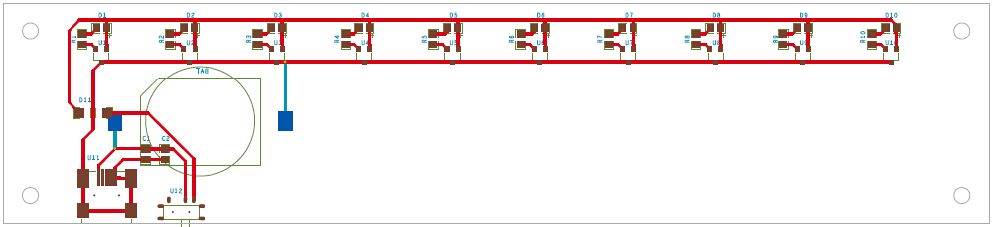

多维科技 液位传感器演示模块pcb版图

PCB版图

 液位的测量是汽车、油气、田油、水处理站及石油化工装置自动化控制系统的重要组成部分。目前,在低精度液位测量中,大部分采用干簧管液位传感器。

 干簧管液位传感器的结构是:在与被测液位等长的PCB板上,等间隔焊有若干个干簧管,PCB板装在不锈钢管内,钢管外是浮子,浮子内装有磁铁。在浮力的作用下,浮子漂浮在液面上,浮子的位置随液位变化而变化,当磁性浮子浮动到某个干簧管高度时,受到磁场影响,该单簧管触发闭合,否则开路,这样,靠干簧管所连接的电阻的多少,使得变送器产生(4~20)mA的电流信号,通过检测电流信号的大小,即可获得液位高度。但干簧管液位传感器有很多缺点:(1)抗震、抗冲击能力弱;(2)体积大,精度低;(3)触点臂的机械性疲劳,使用寿命短。

 TMR1302,TMR1306开关传感器专门为替代液位传感器的干簧管设计,输出为漏极开路,导通电阻小,体积小,可在其他电路不变的情况下直接替代干簧管,并解决了因使用干簧管带来的一系列的可靠性问题。
