磁栅尺读头

发布日期:2015年01月29日    浏览次数:3333

  主要产品:TMR400X系列齿轮传感器磁栅尺

  性能优势:

  (1)隧道磁电阻( TMR)技术;

 (2)高灵敏度;

 (3)高信噪比;

 (4)可用于小栅距检测;

 (5)优秀的温度稳定性

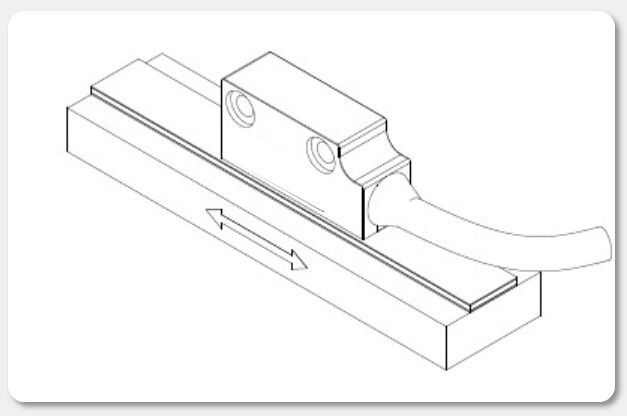

 磁栅尺:已录刻好磁波的磁性尺,称为磁尺。磁尺上相邻栅波的间隔距离,称为磁栅的波长,又称为磁栅的节距。磁栅尺是磁栅数显系统的基准元件。波长就是磁栅尺的长度计量单位。任一被测长度都可用与其对应的若干磁栅波长之和来表示。磁栅的尺体可由满足一定要求的磁栅合金制成,也可由表面镀上一层硬磁合金的磁性材料制成。

 磁栅尺:利用与录音技术相似的方法,通过录磁头在磁性尺(或盘)上录制出间隔严格相等的磁波这一过程称为录磁。已录制好磁波的磁性尺称为磁栅尺。磁栅尺上相邻栅波的间隔距离称为磁栅的波长,又称为磁栅的节距(栅距)。

 磁栅尺是磁栅数显系统的基准元件。波长是磁栅尺的长度计量单位。任一被测长度都可用与其对应的若干磁栅波长之和来表示。磁栅尺的尺体可由满足一定要求的硬磁合金制成。也可由表面镀上一层硬磁合金的磁性材料制成。磁栅尺读头中传感器的选择应与所选用的磁栅尺录制的栅距相匹配,不同的栅距需选用不同间距的传感器,以保证输出波形的完整性和相差90度的A/B相的相位差,便于后端处理电路进行细分或倍频处理。

 由于磁栅尺一般用于环境温度变化大、油污粉尘较大的场合,传感器的灵敏度、温度特性尤为重要,高灵敏度的特性可增大读头和磁栅尺的间距,稳定的温度特性保障在不同的环境中的检测精度。
