多维科技推出高精度磁感式磁环编码器

发布日期:2019年01月02日    浏览次数:12024

press release - 多维科技推出高精度磁感式磁环编码器.pdf


--可实现电机转速或位移的非接触式测量

中国江苏省张家港市2019年1月3日电 江苏多维科技有限公司日前推出基于隧道磁阻技术的TMR-ME-T系列高精度磁感式磁环编码器,可实现电机转速或位移的非接触式测量。

TMR-ME-T系列磁环编码器是多维科技现有的TMR-GE-A旋波和TMR-GE-T方波系列高精度非接触式增量TMR齿轮编码器系列产品最新组成部分。它们适用于电主轴、数控机床、高速伺服电机、能源和发电系统、精密仪器、自动化设备和电梯等多种工业类应用。


TMR-ME-T系列高精度磁环编码器

TMR-ME-T系列高精度磁环编码器使用高灵敏度隧道磁阻传感器芯片,安装间隙大。内置自校准系统,可以让用户安装更为简便。其输出信号为正交的差分方波信号、基准信号及其反向信号。支持多种规格磁环,可选用配套的AB两款规格磁环,也可定制其他规格磁环。可按客户需求灵活订制编码器插补细分数(最大256倍)。具有IP68高防护等级,可在恶劣环境下正常工作。广泛用于电主轴、数控机床、高速伺服电机等领域。

磁环编码器

TMR-ME-T系列高精度磁环编码器



多维科技TMR-ME-T系列高精度磁感式磁环编码器技术参数

参数

符号

数值

单位

备注

电源电压

Vcc

5±5%

V


工作电流

Icc

30±1

mA

空载

输出信号

Vout

TTL/RS422


Z信号宽度可调节

细分倍数

Ip

≤Max.256


细分步长0.25

输入频率

Fin

≤700K

Hz


输出频率

Fout

≤10M

Hz


工作温度

To

-20100


存储温度

Ts

-30110


安装孔距

D

34

mm

M4螺钉锁紧

安装气隙

Gap

0.5

mm

配套安装塞垫

安装容差

Tol

±0.3

mm


波形抖动

Jitter

≤20%


32倍细分以下

防护等级

P

IP68



备注:

1、TMR-ME-T系列产品不包含磁环,但多维科技提供两款配套磁环,用户可根据需求另行购买。A、B两款配套磁环规格如下:

型号

外径

内径

厚度

极数

极宽

A感应位置

Z感应位置

安装孔中心距

安装孔直径

单位

A

83

50

13

128

2

3

7

64

4.5

mm

B

52

25

13

80

2

3.5

6.5

36

3.5

mm


2、多维科技可以提供磁环定制服务:

(1)可根据客户需求订制磁环内径;

(2)可取消安装孔,内径偏大时不建议外加安装孔;

(3)磁环表面采用全灌封处理,毋需担心内部磁铁甩出。

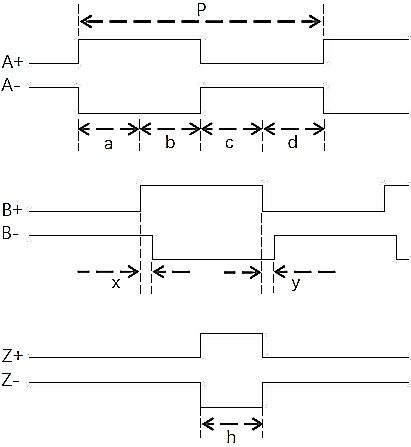

3、输出信号

TMR-ME-T系列编码器输出信号为TTL方波信号,A+A-B+B-Z+Z-共6路,AB信号正交。标准Z信号宽度为A的一半。

1P=360°/磁极数×倍频数±20%P

输出信号

2abcd0.25P±20%P

3abbc0.5P±20%P

4h0.25P±20%P

5xy≤100ns(typ.)

6)输出频率=磁极数×倍频数×转速/60

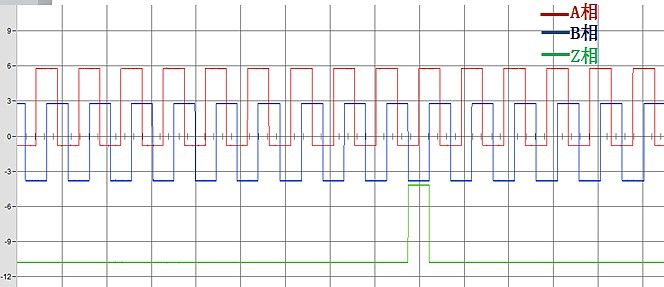

7)实测信号如下图:


实测信号

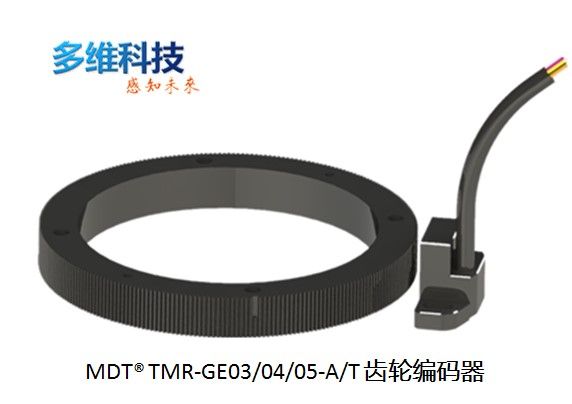

TMR-GE-A/T系列弦波/方波输出型TMR齿轮编码器

TMR-GE-A/T系列弦波/方波输出型TMR齿轮编码器包括TMR-GE03-A、TMR-GE04-A和TMR-GE05-A弦波输出型齿轮编码器,分别应用于0.3、0.4和0.5模数的齿轮,可广泛适用于数控机床、能源和发电系统、精密仪器、自动化设备和电梯等需要对旋转位置和速度进行精准测量的多种工业应用。内置自校准系统,对测量气隙和安装位置有较大容差,高防护等级IP68。

TMR-GE-A系列弦波输出型TMR齿轮编码器具有高质量1Vpp差分正/余弦模拟信号输出,高达1MHz的响应频率。

TMR-GE-T系列方波输出型TMR齿轮编码器具有增量式A/B/Z数字信号输出,高达700KHz的响应频率,每周期的细分倍数可编程至256细分。

旋波和方波编码器
