TMR1302低功耗磁开关在智能门锁上的应用

发布日期:2018年10月10日    浏览次数:20589

行业背景

智能门锁是指区别于传统机械锁的基础上改进的,在用户安全性、识别、管理性方面更加智能化的锁具。智能门锁是门禁系统中锁门的执行部件。随着物联网和智能家居的普及,作为智能家居入口级产品,智能门锁市场近年来增速十分惊人。

智能门锁

目前酒店、公寓、民宿等已经开始批量采用智能门锁。据统计,2017年全国智能锁产销800万套,产值超百亿元。预计在未来的5-10年内,随着家庭智能门锁的批量采用,我国智能门锁的总需要量将会超过3000万套装,行业总产值将会突破1000亿元大关,市场的普及率将会大大提高。智能门锁上的应用的部件也会出现大幅增长,下面重点说一下智能门锁上用的磁传感器。

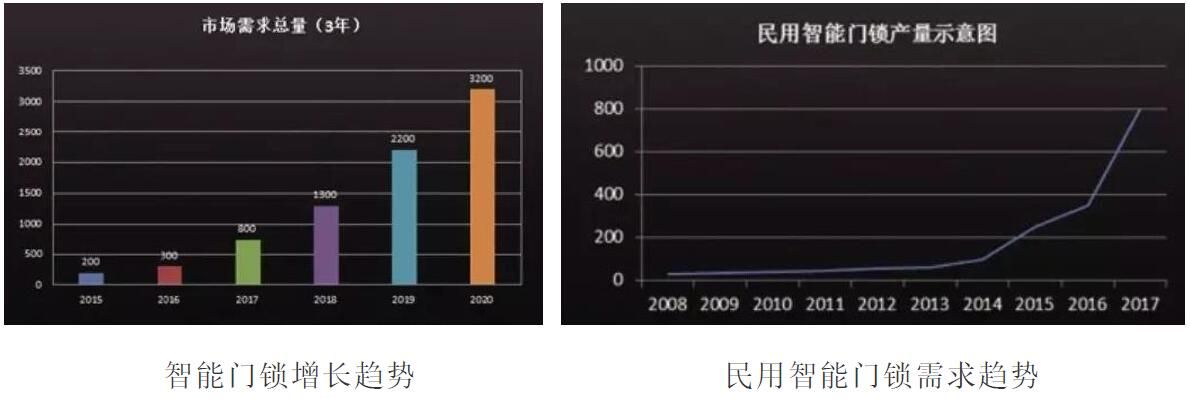

市场数据

磁传感器

通常智能门锁要通过磁传感器部件,来判断门的开关和锁的状态,进行相应的操控和处理,再将门锁的状态信息上传到网络。整套系统MCU处理器、控制部件、电机等执行部件必不可少,所有的部件都需要供电,因为门作为一个独立的部分,只能电池供电,因为成本和空间的要求,电池的容量不会很大,这就对所有部件的耗电提出很高的要求。磁传感器第一个应用就是唤醒,为了省电,整个系统通常处于休眠的状态,只有在有在门锁的状态发生改变后才对系统进行唤醒,通常的唤醒的方式是门把手和滑盖的唤醒方式,当把手和滑盖有动作的时候,系统会唤醒,进入工作状态。处理完毕后再次进入休眠的状态。磁传感器第二个应用就是检测门的开关状态。

tim截图20181010085047

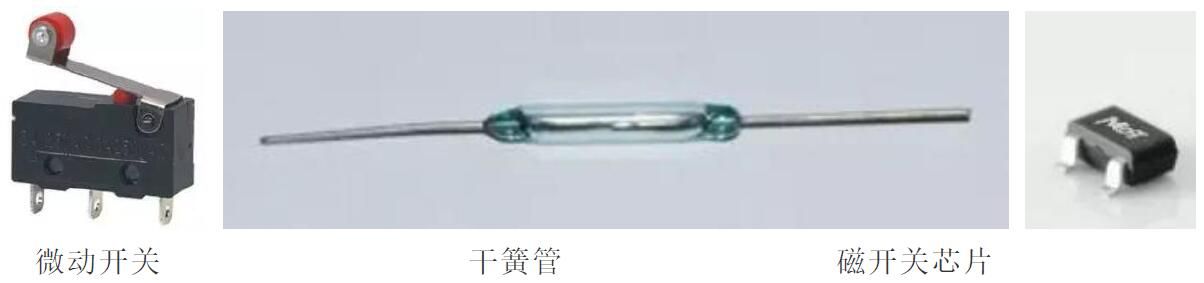

智能门锁大多采用的是接触式微动开关和非接触式磁开关,微动开关是机械开关,体积大,有劳损问题,故障率高。非接触式磁开关主要有干簧管、霍尔开关和磁阻开关。干簧管的优点是纯机械开关,没有功耗,但不利于焊接,还有一个致命的问题因为门的开关造成的震动和冲击,导致干簧管易碎,为了保护干簧管,采用灌胶塑封的方案,这样体积大,成本高,而且干簧管大多采用进口的器件,价格货期很不稳定,涨价和缺货是一种趋势。霍尔开关也有在用,霍尔开关是一款芯片,根据霍尔的工作原理,霍尔工作就要mA级的电流,为了省电采用分时供电的方式,通常是霍尔开关的供电脚和状态输出脚分别连接在MCU的两个I0上,MCU通过定时的方式给霍尔开关的供电脚供电,延时一会后等霍尔开关的输出状态稳定后在读取其状态。此种方式,MCU不能做到真正的休眠,定时的唤醒等待采集数据,第一控制程序复杂,MCU和霍尔开关在工作时间内功耗很大,频繁的上电会给霍尔开关带来冲击,存在安全隐患。



TMR磁传感器

多维科技推出TMR磁阻传感器,给智能门锁行业带来了更为适合的TMR1302低功耗磁开关。TMR磁阻传感器采用新一代隧道磁电阻技术,具有体积小,低功耗和高频响和灵敏度。实时供电TMR1302功耗1.5uA,TMR1362最低能做到200nA,既解决了干簧管焊接不便、易碎和成本高的问题,也解决了霍尔控制复杂功耗高的问题。因为TMR磁阻功耗低,实时工作,不用MCU定时的轮询的方式,可以采用中断的方式,操作简单,而且更省电,可以用于智能门锁磁开关。



多维科技TMR磁阻传感器,已经批量生产多年,广泛应用于工业、三表、消费电子、白色家电和物联网等行业,并得到广泛的认可。


文档下载>> TMR1302低功耗磁开关在智能门锁上的应用.pdf


微信图片_20181010083504

微信图片_20181010083511
