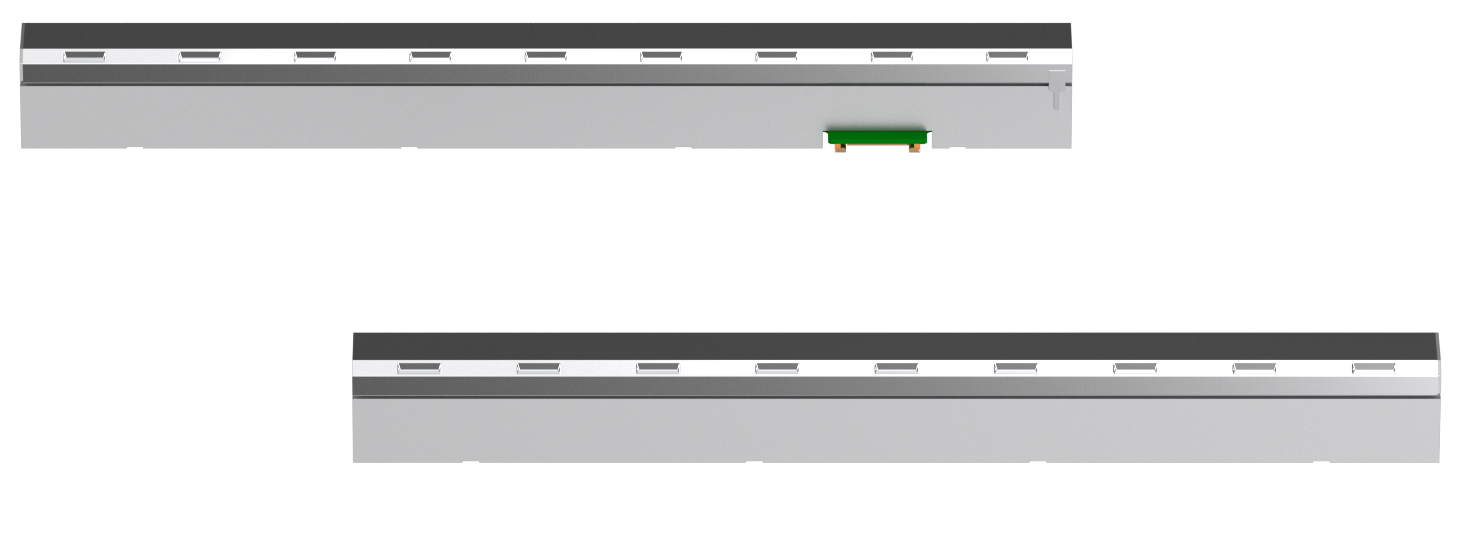

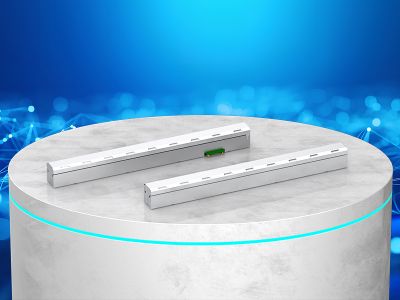

TMR6318 100DPI 180mm TMR磁图像传感器
返回上一层
  • qq截图20180611163521
  • qq截图20180611163521
产品型号:TMR6318
通 道 数:720 Channel
输 出:Analog
检测宽度:180mm
规格说明书:
  • TMR6318

产品概述:TMR6318是一款具有720个像素点,100DPI磁图像传感器(MIS)模组。它集成有专有的TMR磁阻传感器,高性能磁铁使其具有高灵敏度特性。TMR6318模组应用于全覆盖范围检测纸币、银行、证券等含磁性防伪信息的票据,检测宽度可达180mm。TMR6318内置有1通道模拟输出,可以实现5MHz 像素点切换频率下150usec 每行的采样速率; 出厂前可对每个像素点进行灵敏度单独校准。


产品特性:(1)TMR传感器与磁铁一体集成;(2)100DPI分辨率,720个像素点,180mm检测宽度;(3)单通道模拟输出;(4)150微秒行采样时间;(5)紧凑型尺寸:长 191.5mm x 宽 16mm x 高17mm;(6)每个像素点内置信号调理;(7)灵敏度出厂校准;(8)3.3V供电,1.65V基准输出;(9)可提供无内置磁铁:TMR6318N。


典型应用:(1)钞票检测;(2)磁性文档扫描;(3)无损检测






申明:(1)多维科技承诺本说明书所提供的信息是准确和可靠的,所公开的技术未触犯其他公司的专利且具有自主知识产权。多维科技具有保留为提高产品质量,可靠性和功能以更改产品规格的权力。多维科技对任何超出产品应用范围而造成的后果不承担法律责任。(2)“多维科技“和“多维科技 感知未来”是江苏多维科技有限公司的合法注册商标。
