新品发布 | 多维科技推出超小封装 TMR3016 和 TMR3017 角度传感器芯片

发布日期:2024年02月01日    浏览次数:2205

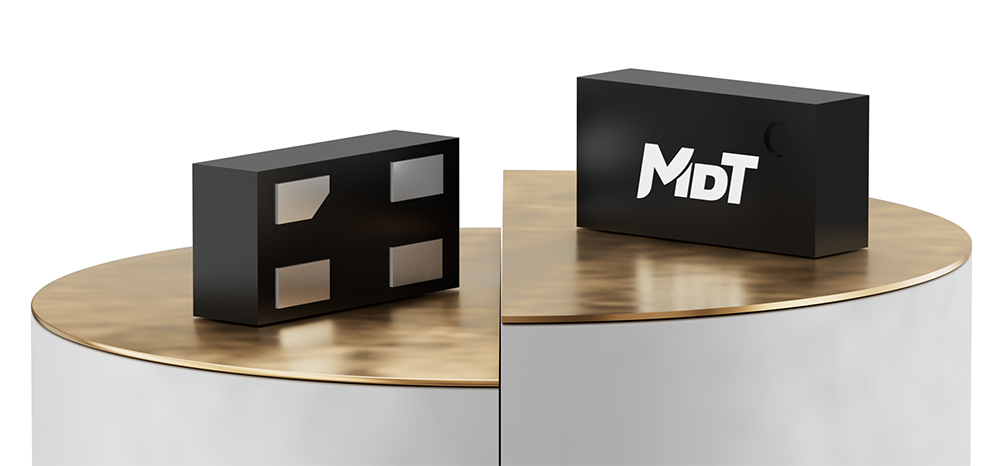

tmr3016和tmr3017 角度传感器芯片


2023 年 12 月 21 日消息,专注于隧道磁阻 (TMR) 技术的磁传感器制造商江苏多维科技有限公司基于高灵敏度 TMR 技术推出了 TMR3016 和 TMR3017 角度传感器芯片产品,并已开始量产。该芯片采用 DFN4L (0.8mm × 0.4mm × 0.23mm) 的超小封装,适合各类超小型电机的角度和位移的检测反馈控制。


DFN4L (0.8mm × 0.4mm × 0.23mm)


多维科技 TMR3016 角度传感器芯片在 0°~360° 角度范围内,输出一组正弦波形的差分模拟电压信号, 峰峰值电压约为 360 mV/V。

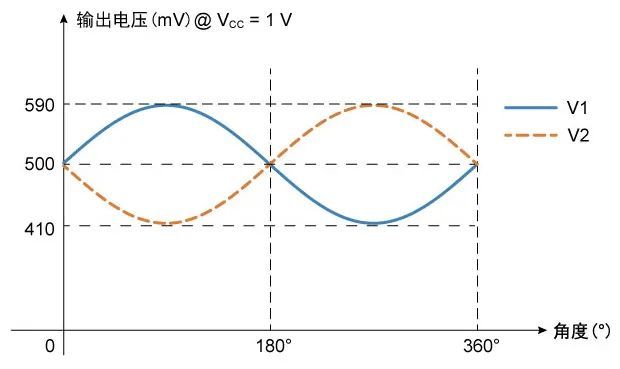

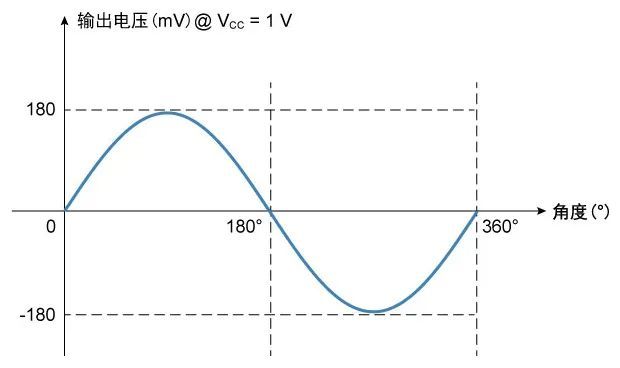

tmr3016模拟输出和角度关系图1

TMR3016 模拟输出和角度关系图 1

tmr3016模拟输出和角度关系图2

TMR3016 模拟输出和角度关系图 2

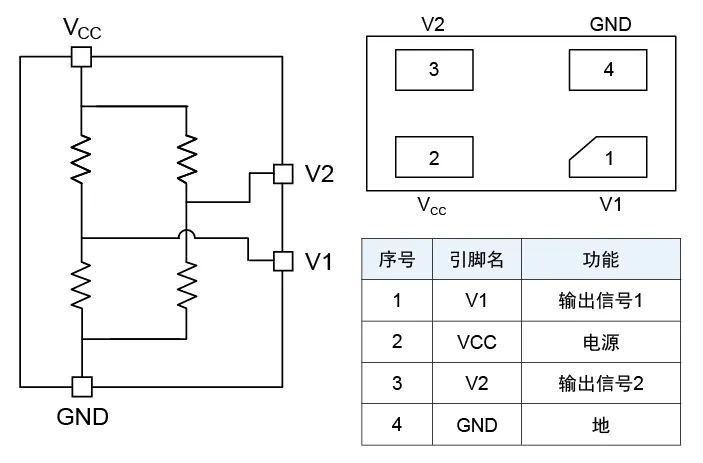

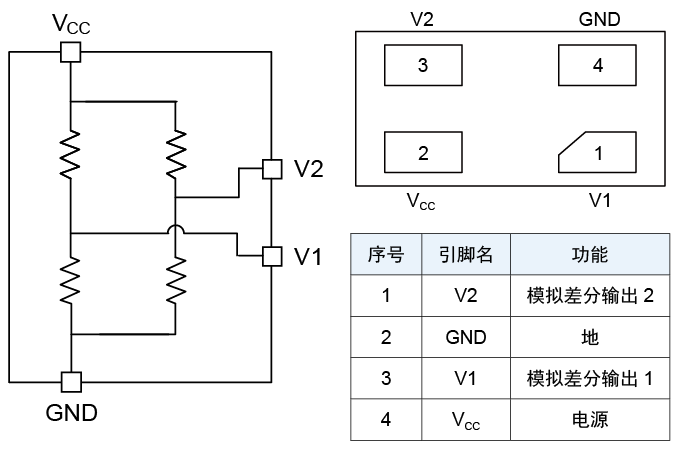

tmr3106原理框图和引脚定义

TMR3016 原理框图和引脚定义

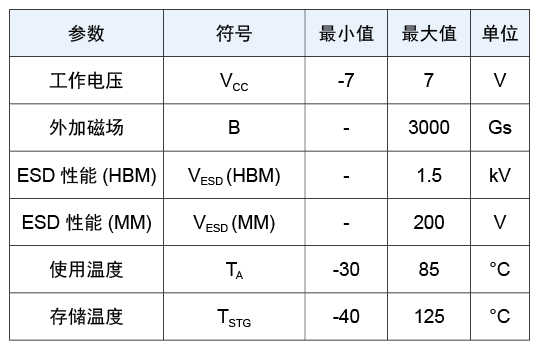

TMR3016 电磁参数

tmr3016电磁参数

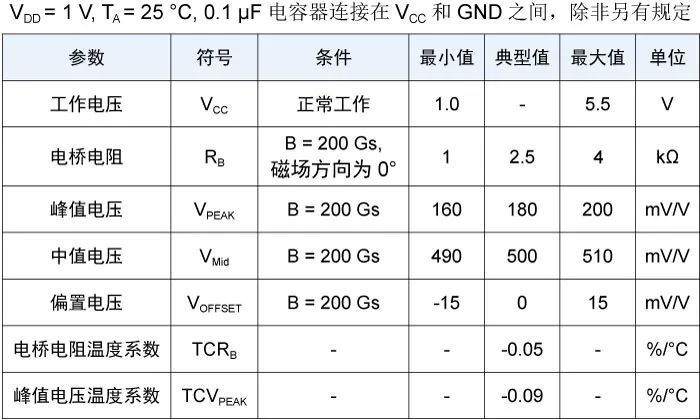

TMR3016 电性能参数

tmr3016电性能参数


多维科技 TMR3017 角度传感器芯片在 0°~360° 角度范围内,输出一组正弦波形单端模拟电压信号和一组余弦波形的单端模拟信号,正余弦峰峰值电压约为 300 mV/V。

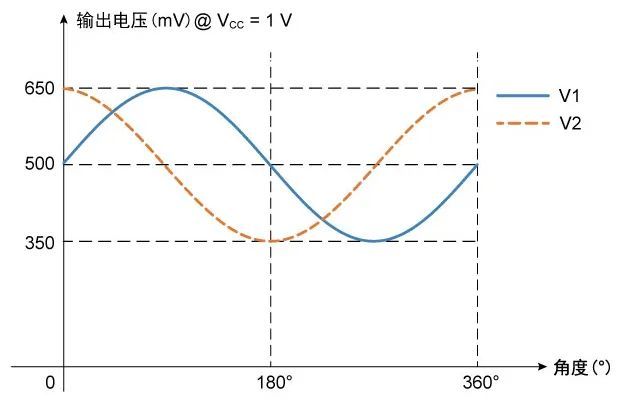

tmr3017模拟输出和角度关系图

TMR3017 模拟输出和角度关系图

tmr3017原理框图和引脚定义

TMR3017 原理框图和引脚定义

TMR3017 电磁参数

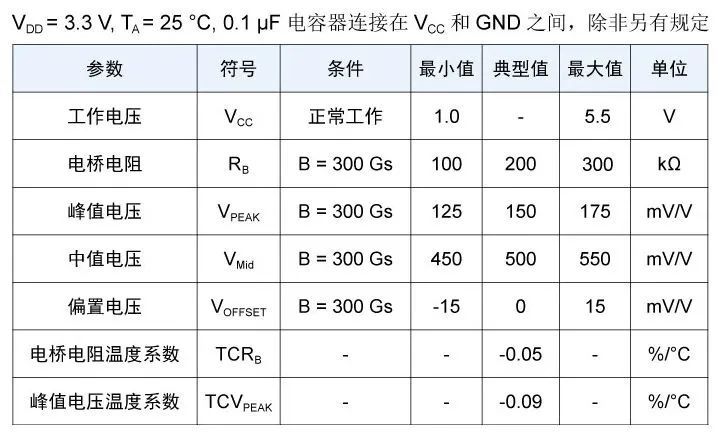

TMR3017 电性能参数


多维科技 (MDT) 已为全球客户稳定供货TMR 磁性传感器产品十多年,新推出的 TMR3016 和 TMR3017 角度传感器芯片主要应用于 VCM 马达位移测量、工业领域,以及消费领域的角度、位移测量,可以满足客户对超小尺寸和低成本需求。

多维科技拥有先进的磁传感器生产线,TMR 芯片年产能可达数十亿颗,为客户稳定供货和按时交货提供了强有力的保证。


点击了解更多 TMR3016 产品详情

点击了解更多 TMR3017 产品详情
