产品概述 | |

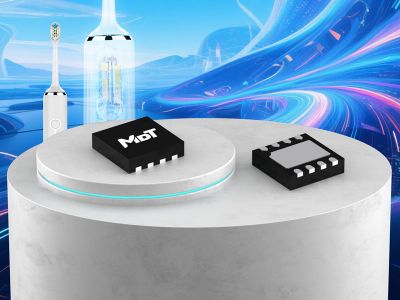

TMR3617 芯片是多维科技推出的一款低压、低功耗、高输出幅值的 TMR 可编程模拟输出角度传感器芯片。 芯片内部集成了隧道磁阻传感器 (TMR)、低噪声可编程运算放大器调理电路，使用内置的专用信号调理电路，对隧道磁电阻 (TMR) 原始信号的零点偏移 (Offset)、放大倍数 (Gain) 等参数进行调整和烧录，输出经校正过后并随着外加磁场角度变化的 Sin/Cos 电压信号，该信号的周期和相位如下图所示。该芯片可广泛应用于各种位置检测应用场景，支持客户对低电压、高分辨率、高信噪比等性能的需求。 该芯片采用 DFN8L (3.0 mm × 3.0 mm× 0.75 mm) 封装。 |  DFN8L |
产品特性 | |
 隧道磁阻 (TMR) 技术 | 供电电压 2.4 V ~ 5.0 V |
| VOUT Max = 95%VDD | 静态功耗 < 300 μA |
| 运算放大倍数：4~11.75X (Step=0.25) | 输出失调校准范围 -15mV ~+15mV |
| 低噪声、低功耗 | 符合 RoHS & REACH |
典型应用 | |
| 高精度摇杆 | 电动牙刷 |
| 角度位移检测 | |
