TMR3110 23 位 TMR 磁性旋转编码器芯片
  • TMR3110-big
产品型号:TMR3110
类 型:数字角度
供电电压:3.3 V ~ 5 V
角度范围:360°
电 阻:/
峰值 (mV/V):/
工作磁场范围:200 Gs~800 Gs
角度误差:< ±0.05°
输出接口:SPI/ABZ/UVW/PWM
封装形式:TSSOP16
交付周期:In stock

产品概述

TMR3110 是多维科技推出的一款非接触式、兼容对轴 / 离轴应用、高速、高精度磁性编码器芯片,通过感应芯片上方磁铁的旋转,采集磁场信号并计算旋转角度。芯片内部集成了隧道磁阻传感器 (TMR) 及 23 位分辨率信号处理 ASIC,提供丰富的工作参数配置、多种输出接口供客户选择。

TMR3110 支持 3 线、4 线 SPI 工作模式,客户端 MCU 可通过 SPI 协议读取 23 位绝对位置信息。同时芯片也提供 12 位分辨率 PWM 输出接口,PWM 频率可按照客户需求分 4 档配置。

TMR3110 提供 ABZ 增量模式输出,最高支持 4096 线,A/B 相位正反转可编程,Z 脉冲的宽度及初始相位可编程。同时提供 UVW 模式输出,最高可支持 32 对极。

TMR3110 提供便捷的客户端自校准模式,方便客户自行补偿由结构安装带来的非线性误差。

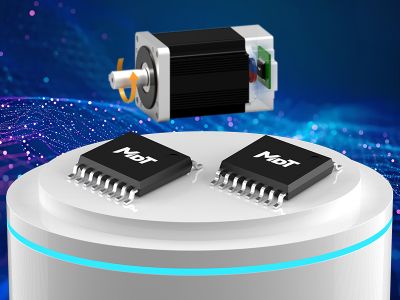

TSSOP16TSSOP16

产品特性

icon隧道磁阻 (TMR) 技术icon供电电压:3.3 V ~ 5 V
icon工作电流 10mA (典型值)icon支持 0 ~ 360° 绝对位置检测
icon兼容对轴 / 离轴应用icon提供 SPI/ABZ/UVW/PWM 输出接口
icon支持 ABZ 1~4096 线可编程icon支持 UVW 1~32 对极可编程
icon角度输出延迟时间 < 2 μsicon角度检测绝对精度 < ±0.05°
icon最高转速:40,000 RPMicon集成快速自校准功能
icon集成自动增益校准功能icon内置 EEPROM,可擦写次数 > 1000 次
icon符合 RoHS & REACH

典型应用

icon非接触式旋转位置检测icon无刷电机位置传感器
icon旋转速度检测icon闭环步进系统
icon伺服编码器
