随着信息化智能化应用的飞速发展，智能笔的应用领域也日趋广泛。在智能笔的唤醒和续航时长功能设计中，使用开关触发低功耗模式是核心需求，传统的垂直场感应芯片会因磁场方向偏移导致触发盲区 (如图1所示)，影响产品使用。因此，对芯片的低功耗性能和能够消除旋转盲区，360° 可靠触发的特性要求显得尤为重要。

图1 垂直场芯片：磁场分布图 (左) 磁铁旋转运动磁场分布曲线图 (右)

江苏多维科技推出的全极型 TMR13Nx 系列磁开关传感器芯片，基于隧道磁阻 (TMR) 技术，为智能笔提供全极型开关磁触发解决方案。

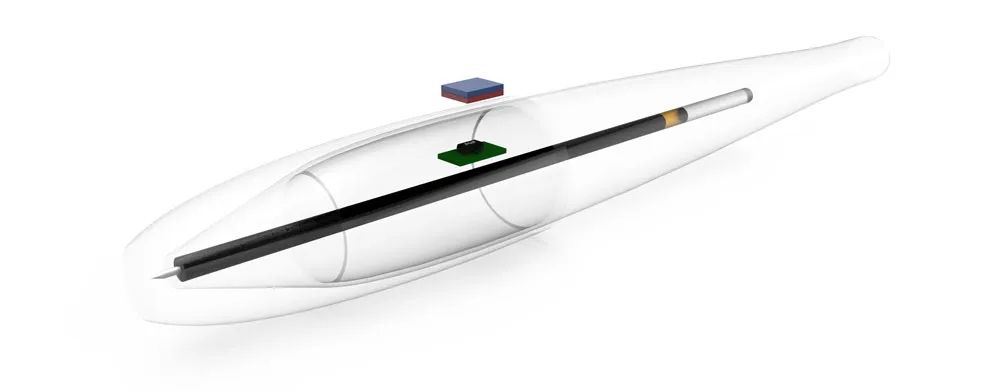

图2 智能笔应用原理图

产品特性

纳安级功耗实现超长待机：在分时供电模式下，TMR13Nx 静态电流低至 200nA。

水平场感应消除旋转盲区：敏感方向平行于 PCB，磁通线始终垂直穿透感应面，无角度依赖性，全向无盲区触发 (如图3所示)。

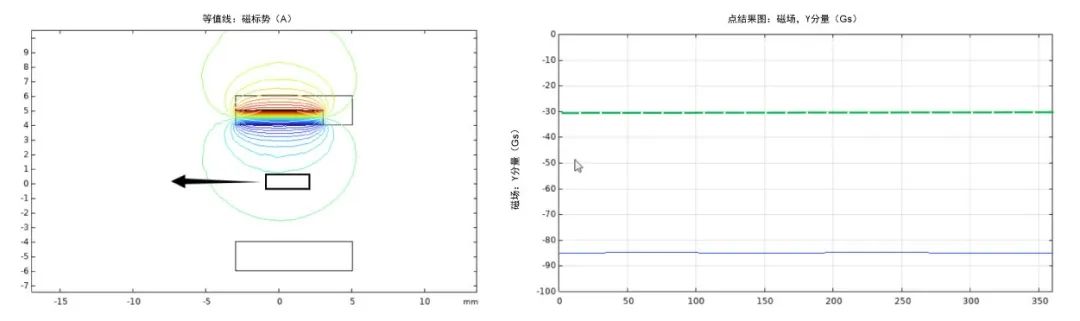

图3 水平场芯片：磁场分布图 (左) 磁铁旋转运动磁场分布曲线图 (右)

全极型触发简化生产工艺：N/S 极磁铁都可以直接触发开关，简化生产工艺步骤，提高量产效率。

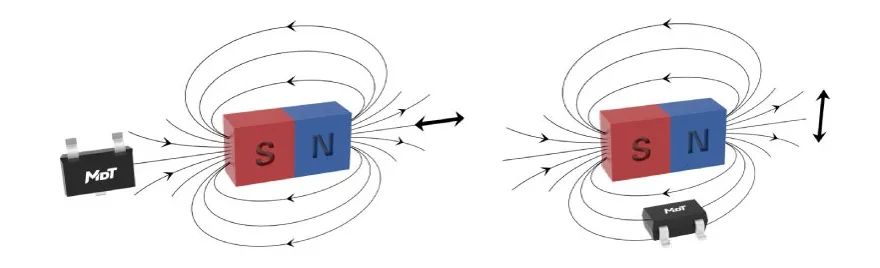

图4 TMR13Nx 开关传感器芯片应用原理图

磁信号响应频率高：在实低功耗功能的同时，TMR13Nx 磁开关传感器芯片磁信号响应频率可达 50Hz，高出 Hall 传感器数倍。

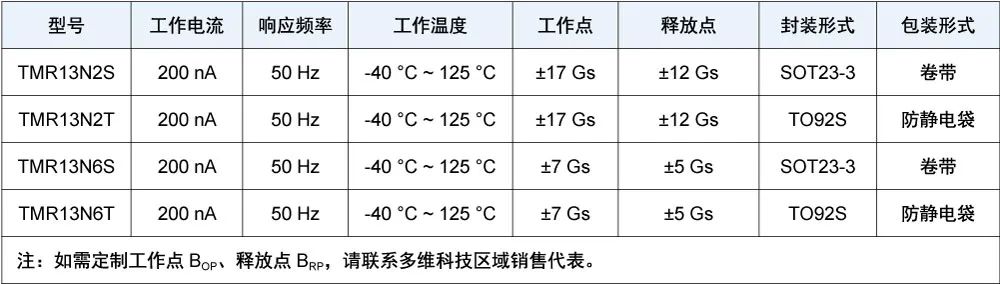

TMR13Nx 产品选型表

如需获取 TMR13Nx 磁开关传感器芯片样品与技术支持，请联系我们。

江苏多维科技倾力打造的磁传感器晶圆 IDM 模式制造平台，经过十多年不断地累积，高度整合了供应链资源，在满足客户的批量采购需求的同时，最大程度地保障供应产品的质量一致性及稳定性。多维科技为满足客户多元化的定制需要，将努力提供更多、更好的优质磁传感器芯片产品。

文 / 江苏多维科技有限公司 营销中心 FAE
