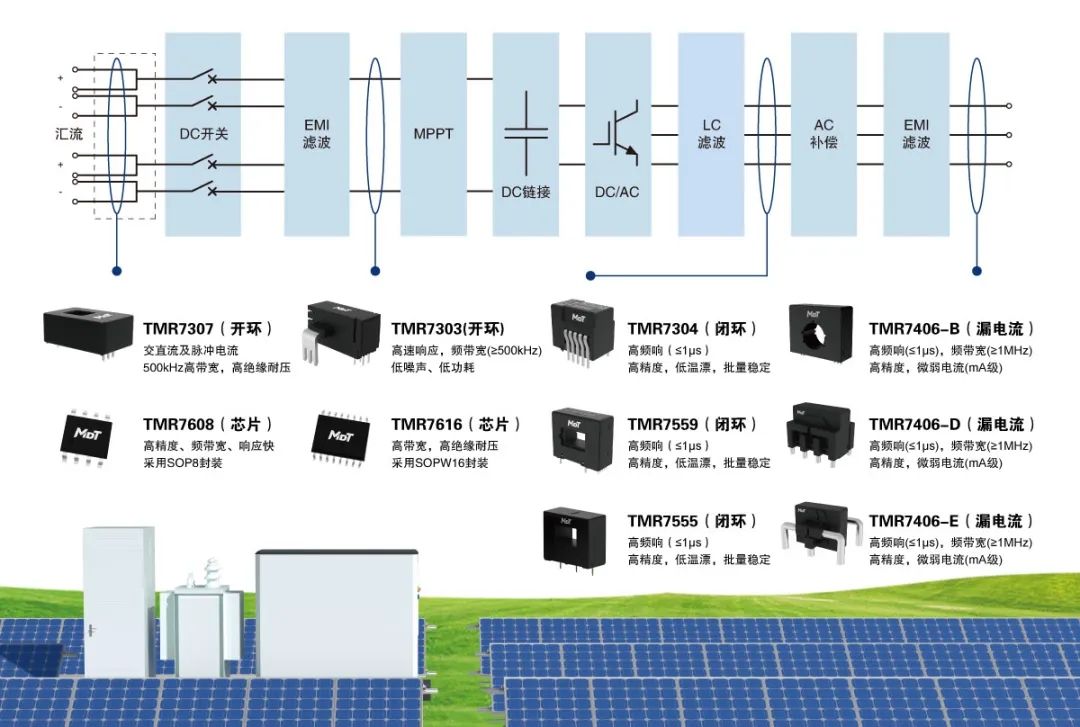

在光伏发电系统中,逆变器是实现直流-交流转换的核心设备,其性能直接决定电能转换效率和系统可靠性。作为电流检测的关键元件,传感器的精度、响应速度和温度稳定性对逆变器的控制精度与安全运行至关重要。多维科技 (Dowaytech) 基于专研多年的隧道磁电阻 (TMR) 技术,推出一系列高性能 TMR 电流传感器产品,为光伏逆变器提供精准、可靠的电流监测解决方案,助力新能源系统迈向更高能效。 |
光伏组串电流检测 |

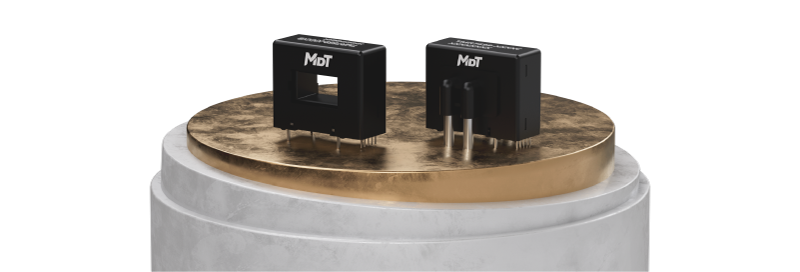

光伏发电系统中,通常将多路工况相同的光伏组串并联接入到汇流箱或逆变器中,组串电流传感器是光伏面板的第一道监控单元,为满足设备有限的空间、穿线效率和安全性,TMR7307-C 系列采用板载穿孔式设计,适用于 MC4 类型光伏接线端子的直插安装,减少了锁螺丝的节点,可选量程 20A~50A,1μs 快速响应延时。 |
|
光伏组串直流拉弧电流检测 |
光伏组串具有直流高压,户外,线缆长,连接节点多的特点,当出现连接节点接触不良,线缆老化破损,绝缘失效时,在直流高压的作用下,就很可能产生直流拉弧且不具备自熄性,产生明火造成火灾等风险,TMR7307-CB 系列提供双路独立输出,一路内置了高信噪比的拉弧电流调理测量单元,具有交流 1V/A 高灵敏度, 可选择带宽 10k~120kHz、2.5k~800kHz,另一路提供了常规电流测量, 可选择量程 20A~50A,带宽 DC~500kHz,提供了拉弧自检电流输入引脚用于系统拉弧检测功能自检,TMR7307-CB 系列专用于光伏组串的安全电流检测。 |
|
MPPT 控制与直流侧电流监测 |

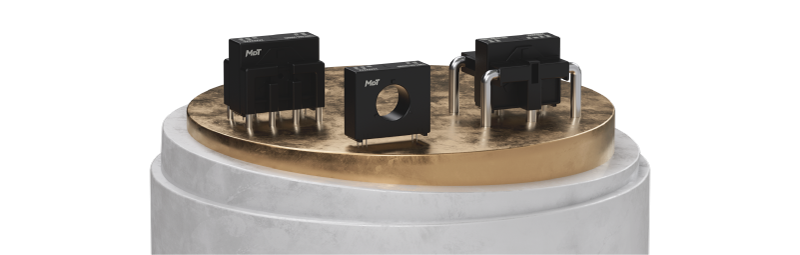

光伏组件的输出功率受光照、温度等因素影响动态变化,MPPT 控制需要根据电流和电压信息对 DC/DC 变换器的 PWM 驱动信号占空比进行调节,实时追踪最大功率点。多维科技 TMR7303 系列采用开环原理设计,板载式安装,额定量程 10~120A,测量精度 ±1%,0.5μs 快速响应时间,可精准测量 DC/DC 升压电路中 MPPT 控制所需的电流信号,助力光伏逆变器高效能量转换。 |
|
漏电流检测与系统安全防护 |

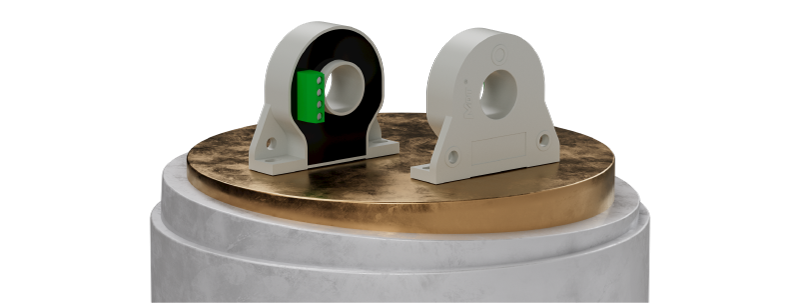

非隔离型逆变器中,光伏板与地之间的寄生电容易引发漏电流风险。TMR7406 系列专为漏电流检测设计,量程覆盖 0.3A~5A,精度 ±2%,-3dB 带宽 500kHz,响应时间 3μs 以内,实时监测 mA 级微弱电流,可以为系统及时提供准确的异常状态预警信号,有效减少火灾事故发生频次。 |
|
交流侧输出电流与过载保护 |

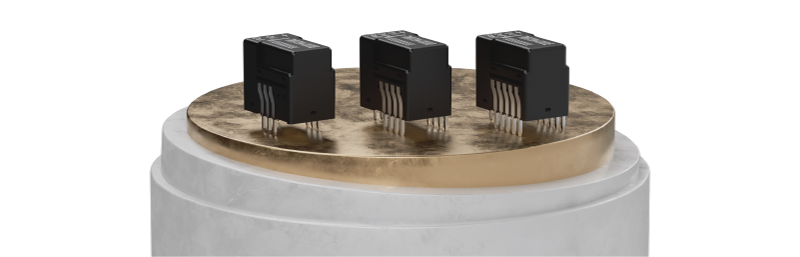

逆变器并网时需确保输出电流波形纯净且无过载。板载电流传感器 TMR7304 系列、TMR7559 系列 ±0.8% 误差,覆盖 6A~75A 小电流和 100A~250A 大电流持续精确检测,结合 1μs 级响应时间,可快速触发短路保护 (<3μs),避免 IGBT 模块损坏。 |
|
|
储能系统充放电管理 |
在光储一体化场景中,TMR7553 系列 (闭环设计,常温下 ±0.1% 误差) 适配 100A~300A 电池电流监测,低温漂特性 (±40ppm/K) 确保 -40°C 至 +85°C 环境下的长期稳定性,助力储能系统高效充放电控制。 |

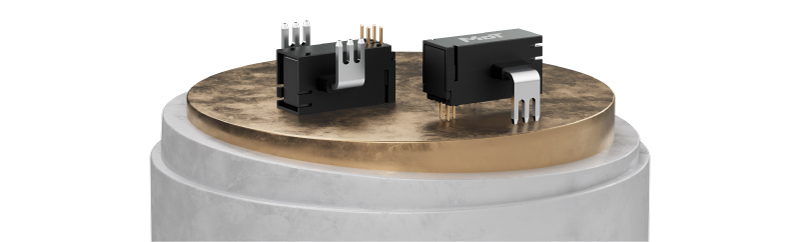

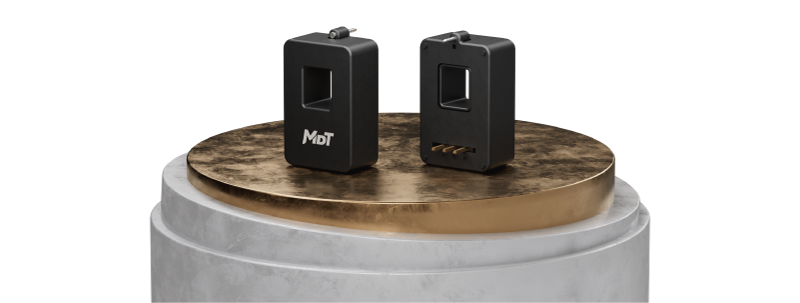

TMR7553 电流传感器 |
多维科技产品优势 |
相较于传统霍尔传感器,多维科技TMR电流传感器在光伏逆变器应用中表现突出: 精度提升:闭环精度达 ±0.1%,优于霍尔传感器的 ±0.5%。 体积更小:芯片级封装( 如 TMR7608 系列) 节省 70% PCB 空间,适配高密度逆变器设计。 抗干扰更强:内置多重补偿电路,信噪比提升 50%,适用于高频开关噪声环境。 |
在光伏产业迈向智能化的进程中,电流检测技术的革新是提升系统效率的关键一环。多维科技 TMR 电流传感器凭借其高精度、高可靠性与灵活适配能力,已成为光伏逆变器设计中的优选方案。未来,多维科技将持续深耕磁传感技术,为全球新能源系统提供更高效的测量解决方案。 |
江苏多维科技倾力打造的磁传感器晶圆 IDM 模式制造平台,经过十多年不断地累积,高度整合了供应链资源,在满足客户的批量采购需求的同时,最大程度地保障供应产品的质量一致性及稳定性。多维科技为满足客户多元化的定制需要,将努力提供更多、更好的优质磁传感器芯片产品。 |
点击了解更多TMR7307-C、TMR7303、TMR7406 系列、TMR7304 系列、TMR7559 系列、TMR7553 系列 产品详情 |
