TMR3022 高精度 TMR 角度传感器芯片
  • TMR3022-big
产品型号:TMR3022
类 型:模拟角度
供电电压:1.0 V ~ 5.5 V
角度范围:360°
电 阻:5kΩ
峰值 (mV/V):150
工作磁场范围:200 Gs~800 Gs
角度误差:1° / 1.4°
输出接口:双路模拟单端
封装形式:TSSOP8
交付周期:In stock

产品概述

TMR3022 角度传感器芯片采用两组冗余的惠斯通电桥结构设计,每组惠斯通电桥包括四个高灵敏度隧道磁阻 (TMR) 传感器元件,组成两组半桥结构,分别输出 SIN 单端电压和 COS 单端电压。TMR 惠斯通电桥结构有效地补偿了传感器的温度漂移。

在角度传感器的应用场合下,在 TMR3022 角度芯片上方放置一块磁铁以提供平行于芯片表面方向的工作磁场,当磁铁旋转时,芯片输出与磁场角度成正弦和余弦关系的电压信号。

TMR3022 芯片的冗余设计提升了应用系统安全性,当磁场范围在 200 Gs ~ 800 Gs 范围内变化时,它可以保持很低的角度误差。该芯片采用 TSSOP8 封装。

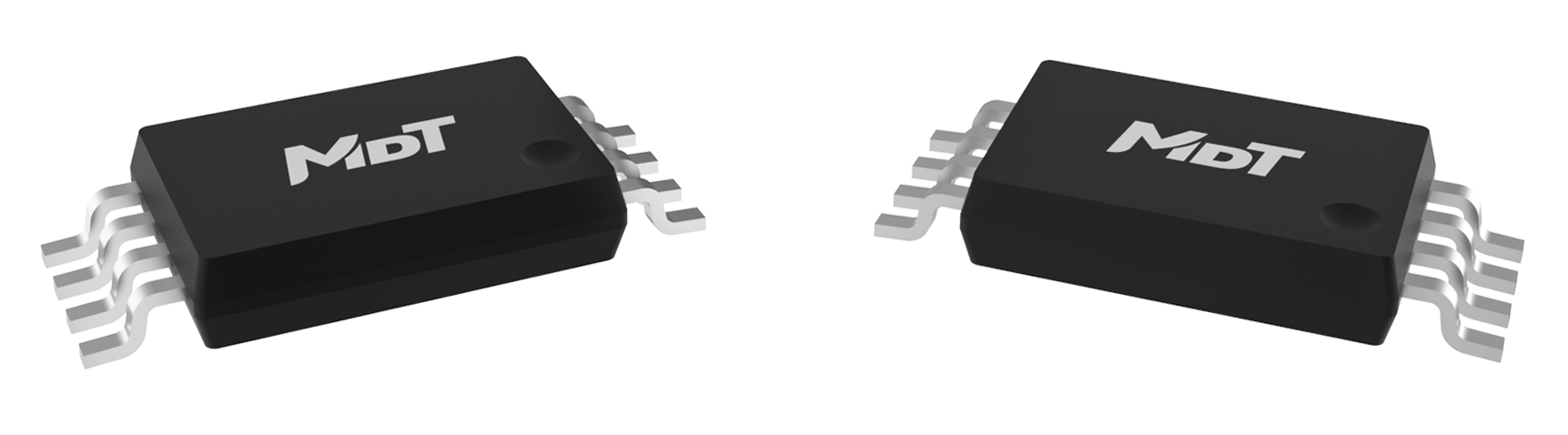

TSSOP8TSSOP8

产品特性

icon隧道磁阻 (TMR) 技术icon两组冗余的 SIN/COS 单端电压输出
icon宽工作电压范围icon良好的温度稳定性
icon优越的抗环境磁场性能icon四组半桥,单芯片冗余
icon符合面向汽车的 AEC-Q100 Grade 0 标准icon支持 ASIL-D
icon符合 RoHS & REACH

典型应用

icon绝对值角度位置检测iconEPS 电机轴角度位置检测
icon方向盘角度位置检测icon踏板位置检测
icon节气门位置检测
