TMR2623 高频响、可编程TMR 线性磁传感器芯片
返回上一层
  • 2623
  • 2623
产品型号:TMR2623
兼容型号:
类型:/
供电电压:3.3~5 V
功耗:2~100/1~65
工作模式:/
敏感方向:±500
B_op (Gs,25°C):Y轴
B_rp (Gs,25°C):0.1/0.5
输出接口:/

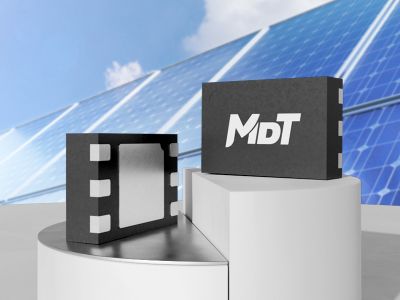

封装形式:DFN6L
交付周期:In stock
规格说明书:点击下载
  • TMR2623

产品概述:TMR2623线性传感器芯片是内置了专用信号调理电路的隧道磁电阻(TMR)线性传感器,由隧道磁电阻(TMR)传感器和专用信号调理电路组成。使用内置的专用信号调理电路,对隧道磁电阻(TMR)桥路的零点偏移(Offset)、增益(Gain),灵敏度温度系数(TCS)和零点偏移温度系数(TCO)等参数进行了调整,输出经校正过后的电压信号。经过专用信号调理电路的信号调理,TMR2623线性传感器芯片在隧道磁电阻(TMR)高分辨率、高信噪比、低功耗等特性的基础上增加了新的特性:一是线性范围固定电压输出;二是灵敏度一致性好;三是极小零点漂移;四是低灵敏度温漂;五是低零点偏移温漂,极大地增强了隧道磁电阻(TMR)线性传感器产品设计、使用的便利性。该款线性芯片采用DFN6L(3mm×2 mm×0.75mm)封装,型号为TMR2623D



产品特性:(1)隧道磁阻(TMR)技术;(2)高频响:DC~2 MHz(3)大量程:+/-500 Gs(4)宽工作电压(3V~5.5V(5)非线性度:0.2%(6)灵敏度、零漂可编程(7)温度补偿可编程;(8)符合RoHS & REACH。


典型应用:(1)电流传感器;(2)线性位移传感器;(3)高斯计;(4)编码器。




申明:(1)多维科技承诺本说明书所提供的信息是准确和可靠的,所公开的技术未触犯其他公司的专利且具有自主知识产权。多维科技具有保留为提高产品质量,可靠性和功能以更改产品规格的权力。多维科技对任何超出产品应用范围而造成的后果不承担法律责任。(2)“多维科技“和“多维科技 感知未来”是江苏多维科技有限公司的合法注册商标。
