产品概述 | |

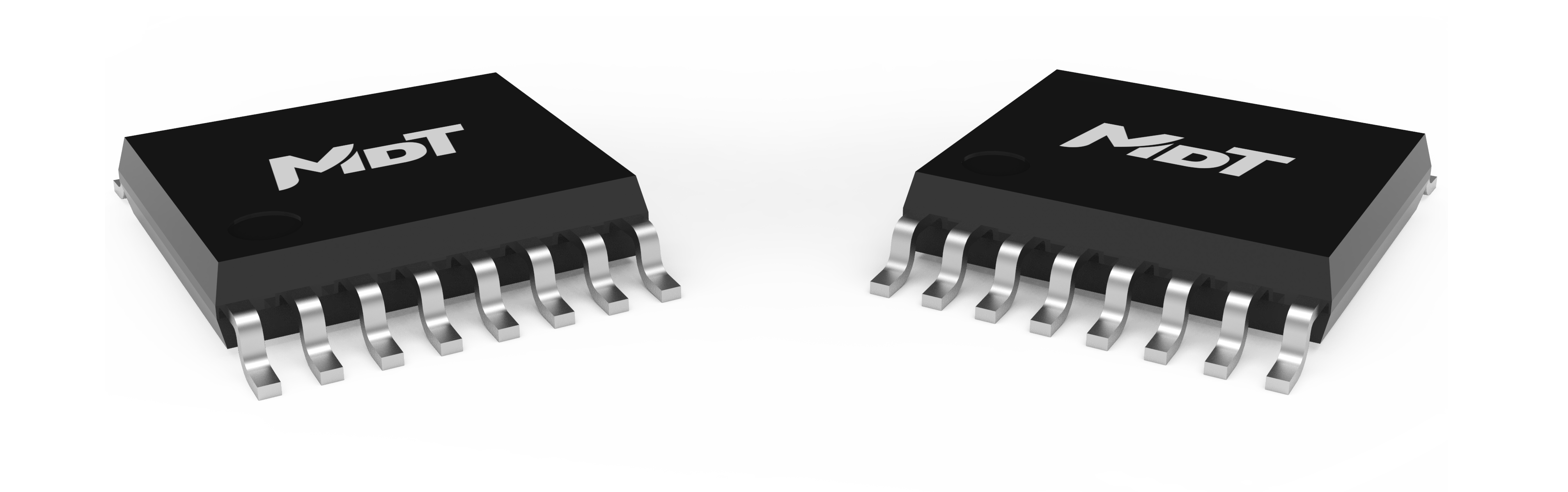

AMR3108A 是一款各异性磁阻 (AMR) 传感器和 CMOS 信号处理电路集成的非接触式、高速、高精度的磁性旋转编码器芯片。AMR3108A 芯片内部包含各异性磁阻 (AMR) 传感器和信号处理电路，通过各异性磁阻 (AMR) 传感器，感应芯片上方一对极磁铁的旋转，采集旋转磁场信号，传输给数字处理单元，计算出旋转角度，输出 12 位 (bit) 绝对位置信号。 AMR3108A 以 180° 旋转角度为一个信号周期，使用预留的换向开关接口，可扩展到 360° 旋转角度的检测。AMR3108A 在 180° 旋转周期内，使用 SPI 通讯协议，输出 12 位 (bit) 绝对位置信号，同时，输出 A/B 相 1 ~ 1024 个脉冲可编程的增量位置信号，及可编程的零位 (Z 相) 信号。另外， 还可输出 UVW 换向、Analog 或 PWM 信号，最高转速可达 20,000 RPM。 |  TSSOP16 |
产品特性 | |
 各异性磁阻 (AMR) 技术 | 非接触式 |
| 多接口 SPI, ABZ差分, UVW, Analog, PWM | 12 位绝对式输出：SPI 通讯模式 |
| Z 脉冲宽度可编程：1 LSB/2 LSB/4 LSB/90° | A/B 相输出脉冲数可编程：1 ~ 1024 |
| UVW 换向输出分辨率可编程：1 ~ 16 极对 | Analog 钳位电压和 PWM 频率可编程 |
| 零位可编程 | 角度重复精度 < ±0.1° |
| 最高转速：20,000 RPM | 自适应供电电压：3.3 V ~ 5 V |
| 符合 RoHS & REACH | |
典型应用 | |
| 非接触式旋转位置检测 | 无刷电机位置传感器 |
| 旋转速度检测 | 步进电机 |
