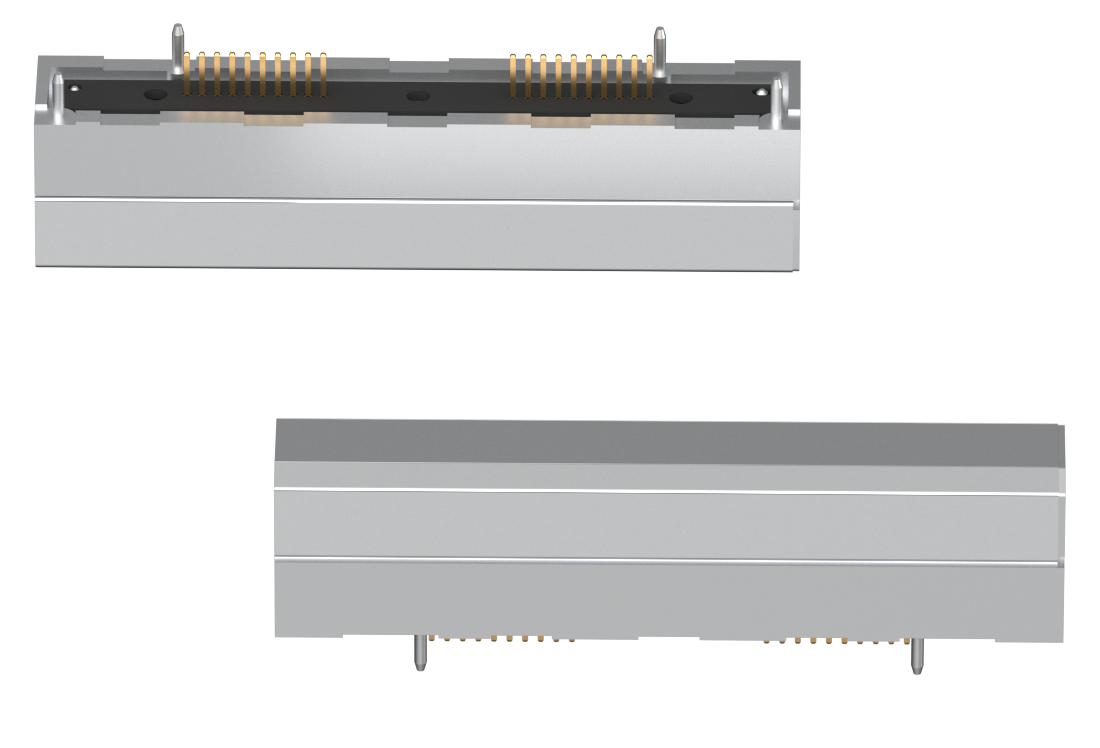

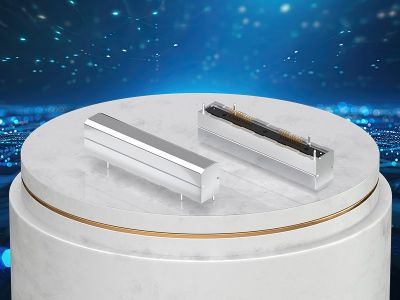

TMR6306 100DPI 180mm TMR磁图像传感器
  • 6306
产品型号:TMR6306
通 道 数:216 Channel
输 出:串行模拟输出
检测宽度:54mm

产品概述:TMR6306是一款具有216个像素点,100DPI磁图像传感器(MIS)模组。它集成有专有的TMR磁阻传感器,高性能磁铁使其具有高灵敏度特性。TMR6306模组应用于宽覆盖范围检测纸币、银行、证券等含磁性防伪信息的票据,检测宽度可达54mm。TMR6306内置有1通道模拟输出,可以实现5MHz 像素点切换频率下50usec 每行的采样速率; 出厂前可对每个像素点进行灵敏度单独校准。



产品特性:(1)TMR传感器与磁铁一体集成;(2)100DPI分辨率,216个像素点,54mm检测宽度;(3)单通道模拟输出;(4)50微秒行采样时间;(5)紧凑型尺寸:长64mm x 11.5mm x 15.2mm;(6)每个像素点内置信号调理;(7)灵敏度出厂校准(8)3.3V供电,1.65V基准输出;(9)可提供无内置磁铁:TMR6306N。



典型应用:(1)钞票检测;(2)磁性文档扫描;(3)无损检测。
